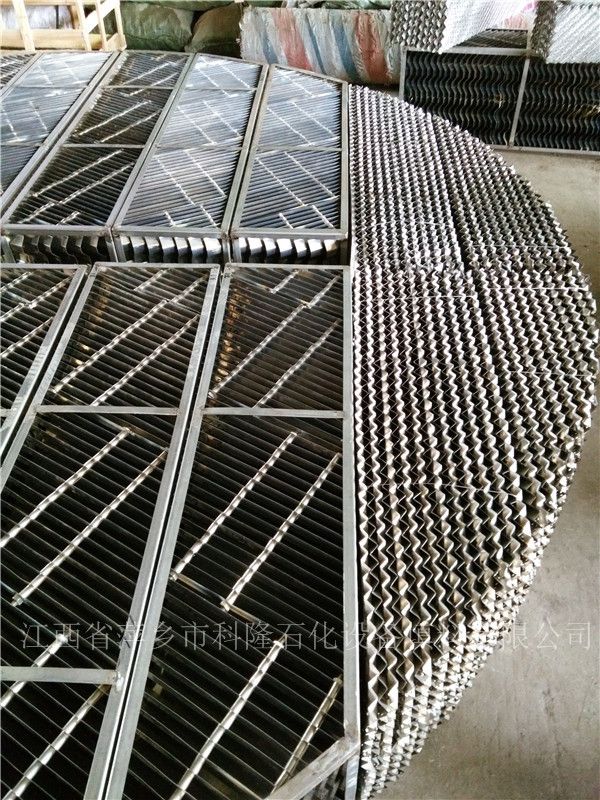

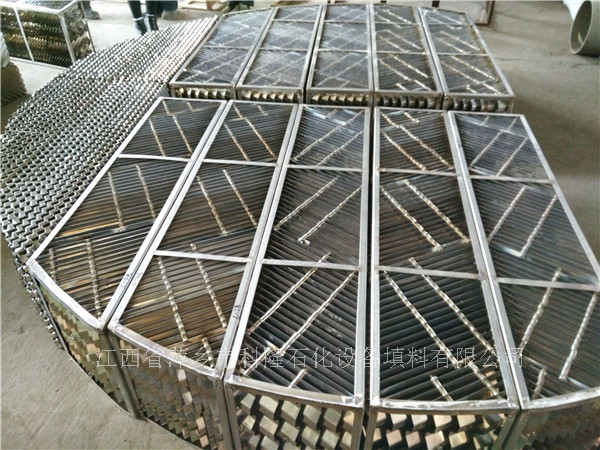

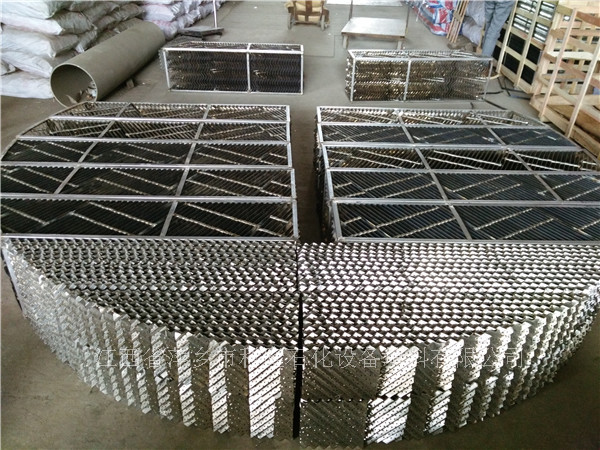

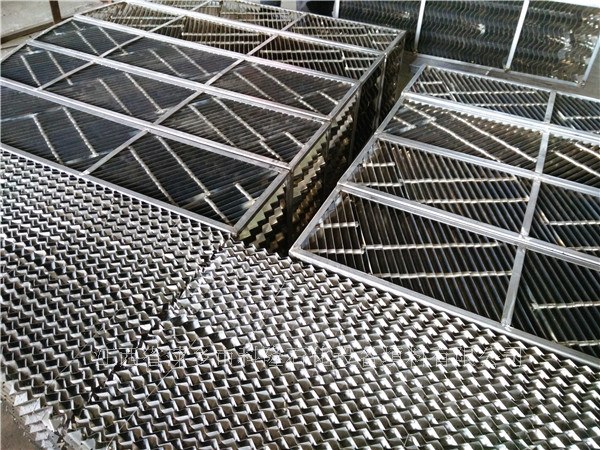

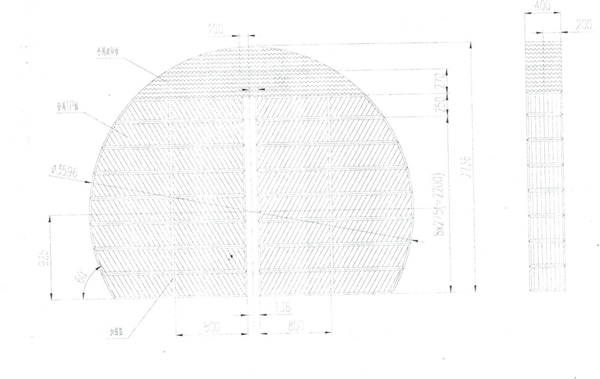

大庆油田五厂污泥站保运项目选用的产品要求：产品名称：金属波纹板/金属TP板，型号JBK250Y，材质304，技术要求：金属波纹板填料分为8块，分块尺寸见图，要求每块填料都能通过内径为DN500的人孔，以便填料的安装及将来的检修更换方便。（TP板的每个分块用角钢20*20*3mm包边，角钢的材料为304，详见下图）

产品介绍：
   金属波纹板/金属TP板也称为蛇形板填料、油水聚结板填料、250Y波纹填料等等。而此次大庆油田五厂污泥站保运项目选用的是金属波纹板/金属TP板的结合体，也就是说有一半为金属波纹板，一半为金属TP板。金属波纹板/金属TP板主要利用亲水性不锈钢材料碰撞聚结，其波纹薄板的结构形式大大地改善了碰撞聚结的运行条件。因此聚结机理都是润湿聚结和碰撞聚结并存、聚结效果都十分理想。金属波纹板/金属TP板作为聚结元件，实现了浅池原理和聚结技术的良好结合。体现为以下优点。
①金属波纹板/金属TP板将分离器分割为多层通道，缩短了分散相的沉降或浮升距离（浅池原理）提高了脱水效率。
②液流在填料通道内的流动路程呈“之”字形，从而为水滴在波纹扳表面的粘附聚结和水滴之间的碰撞聚结提供了更多的机会。
③金属波纹板/金属TP板为轻烃脱水提供了较大的分散相聚结表面积。
④金属波纹板/金属TP板波峰处更有利于聚结水滴的沉降和固体颗粒的下沉。脱水器以波纹板填料作为聚结元件，其内部流体的流动过程较为复杂。

材质介绍：
   金属波纹板/金属TP板主要材质有304、304L、321、316、316L等，适用不同介质。特别是316L材质三相分离器填料因添加Mo元素，使其耐蚀性、和高温强度有非常大的提高，耐高温可达到1200-1300度，可在苛酷的条件下使用；因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用强度高，耐腐蚀性强，如含氯化物或氯离子的原油处理设备、海水里用设备、化学、染料、造纸、草酸、肥料等生产设备。

应用：
   金属波纹板/金属TP板广泛用于油田三相分防器、汽液分离器、两相分离器设备中，对气体中的含液有很强的捕获作用。在卧室分离器消除油水表面泡沫有明显的作用，在气体出口设备中出气指标比国内其他板效率要好；在炼油厂、污水处理装置中的油水分离过程三相分离器和二相分离器中作为塞流捕雾器聚结填料。
