炼油装置中板式塔常用金属泡罩塔盘，其作用就是为了提高塔内介质的分离精确度，不漏液、物末夹带，使产品脱空度好、不重叠等作用。金属泡罩塔盘是在塔盘板上开许多圆孔，每个孔上焊接一个短管，称为升气管，管上再罩一个“帽子”，称为泡罩，泡罩周围开有许多条形孔，工作时，液体由上层塔盘经降液管流入下层塔盘，然后横向流过塔盘板，流入再下一层塔盘；气体从下层塔盘上升进入升气管，通过环形通道再经泡罩的条形孔流散到泡罩间的液层中。其中泡罩是由固定于塔板上的升气管和支持于升气管顶部的泡罩所组成，操作时泡罩的一部分被塔板上的泡沫液所淹没，气体从升气管上升，流经升气管和泡罩之间的环形通道，再从泡罩下侧所开的气缝中吹出。*后进入板上的液层中鼓泡传质，泡罩塔板的操作弹性大、效率高，是一种操作性能良好的塔板。

金属泡罩塔盘的结构及特点：
   不锈钢泡罩塔盘全套主要由泡罩塔盘板、受液盘、降液板、支撑件及配套的卡子紧固件组成，泡罩塔盘板上的泡罩数量和大小主要跟据塔内的气体、液体、流量通过计算而得出的，并不是所有的塔内都用同样的塔板。其特点1、塔板效率高，且在较宽的负荷范围内也能保持高效；2、生产能力较大；3、操作稳定，弹性大，适用范围广，不易阻塞等。4、气、液两相接触充分，传质面积大，因此塔盘效率高。5、操作弹性大，在负荷变动范围较大时，仍能保持较高的效率。6、具有较高的生产能力，适合大型生产。7、不易堵塞，介质适应范围广，操作稳定可靠。

金属泡罩塔盘应用：
   适用于反应精馏，某些有机产品分离；苯─甲分离；硝基氯苯分离；乙烯氧化吸收。应用于石油天然气工业设备；离岸平台、热交换器、水下设备、消防设备；化学加工工业、器皿与管道业；脱盐、高压RO设备及海底管道；能源工业如电厂脱硫脱硝FGD系统、工业洗刷系统、吸收塔；机械部件(高强度、抗腐蚀、耐磨部件)。

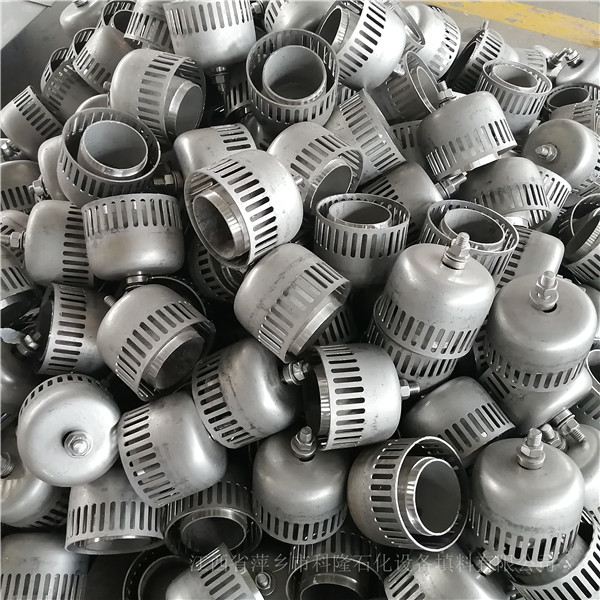

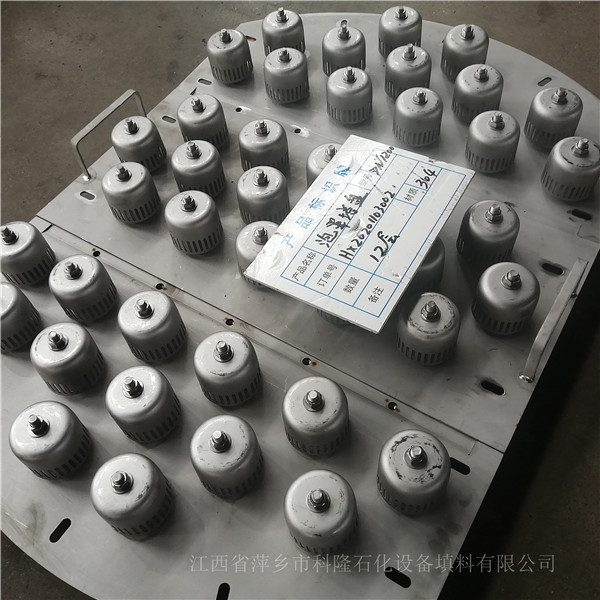

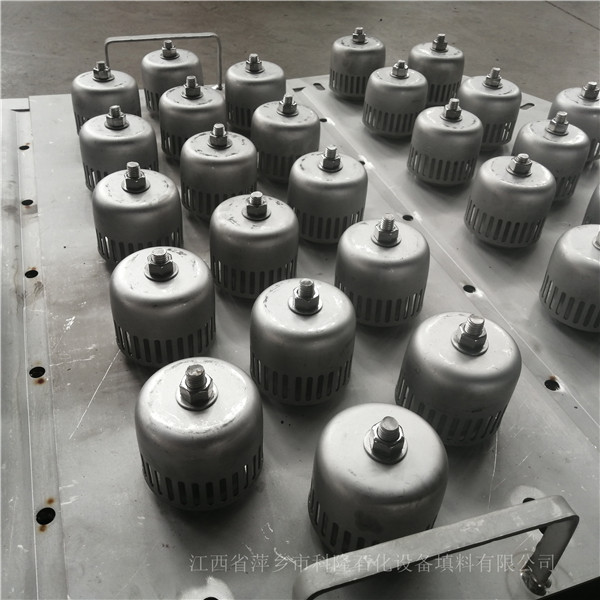

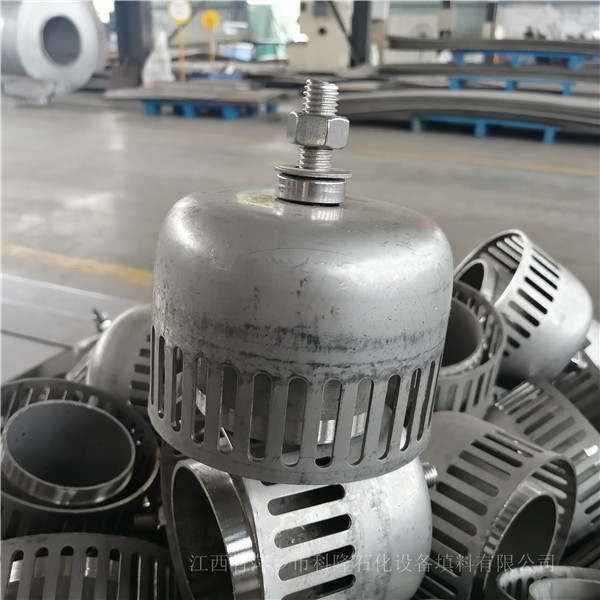

DN100全套金属泡罩细节图片（泡罩塔盘主要配件）
