技术分析：单层丝网波纹填料与双层丝网波纹填料有何区别？

2021-01-18 10:09:27 来源：江西省萍乡市科隆石化设备填料有限公司

不锈钢丝网波纹填料是种通用普及的规整填料，主要应用于精馏等装置，但目前有很多项目会选用双层丝网波纹填料，针对此情况，单层网波纹填料及双层丝网波纹填料到底有何不同是提出的疑问，快和小编一起去往下看看吧。

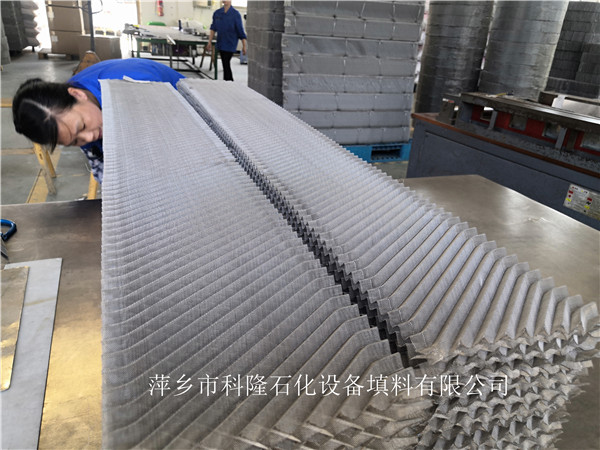

　　双层丝网波纹填料与单层网波纹填料在几何结构上基本相同，它是彼此平行、垂直排列的波纹网片组成的盘形规整填料，由双层80-100目不锈钢丝网重叠在一起轧成波纹片，相邻波纹片波纹方向相反，制作成一定高度的圆柱体，经去污处理，相邻两盘90度装入塔内，在同种型号的单层和双层的情况下，双层丝网波纹的峰高及波距，及比表面积、空隙率还是有所不同。

　　由于使用双层丝网重叠在一起轧成波纹片，强化了毛细作用，使其有良好的可润性和整个填料表面均匀的液体分布，因而即使对于像水之类表面张力大的液体，在较低的液体负荷下，分离效率也能显著提高。
　　与单层丝网波纹填料比较，双层丝网波纹填料由于填料表面得到充分的润湿，其传质性能完全符合丝网波纹填料的一般规律，即传质效率随负荷的减小而上升，在相同的F因子条件下，双层丝网波纹填料的分离效率比单层丝网波纹填料提高1.4倍，每米填料的压降比单层丝网波纹填料略高些，但每块理论板压力降就显得小多了，只有单层丝网波纹的40%。
双层丝网波纹填料是针对不锈钢材对某些物系润湿性能特别差，表面处理强化技术双尚无成熟的方法而开发的，因此，对于一些特殊要求的塔器，虽然用材比单层增加一倍，但分离效率成倍提高，例如，反应堆稀重水再浓缩装置，必须提高分离效率，降低塔高和体积，使用这种填料可以减少厂房高度和占地面积。另外，在丝网材料，又要提高分离效率的情况下，用双层网叠加制成的波纹填料，也是十分可取的。

由此可见，双层金属丝网波纹填料传质效率比单层丝网波纹规整填料提高了53.8% ;而每块理论板压降反而下降了46%。故对a= 1.0的难分物系的精密精馏，采用双层比网结构是非常有效的。
双层金属丝网波纹填料是针对不锈钢材质某些物系润湿性能差，表面处理强化技术又尚无成熟的方法而开发的。因此对于-些特殊要求的塔器。虽然用材料比单层增加一倍,但分离效率成倍提高。例如,反应堆稀释重水再浓缩装置，必须提高分离效率,降低塔高和体积，使用这种填料可以减少厂房高度和占地面积。另外，对无高网目数年的丝网材料。又需要高的分离效率。双层填料也是可取的。国内在尼龙66原料分离上应用，取得较好的效果。
双层金属丝网波纹填料与单层丝网波纹填料性能比较：

填料类型	峰高mm	比表面积 m^2/m³	空隙率%	气体动能因子(m/s)(kg/m³)	理论板数块/m	等板高度mm	每块理论板压度Pa(mmHg)	分离功F.m
双层丝网100目	3.5	820	83.6	1.7	26	38.5	36 (0.27)	44.2
单层丝网80目	3.5	820	87.5	1.7	12	83.3	66.7（0.5）	20.4
