江西萍乡科隆塔内件化工填料分享塔盘有哪些种类和特点优点？

2021-04-27 11:09:49 来源：江西省萍乡市科隆石化设备填料有限公司

江西省萍乡市科隆石化设备填料有限公司具有17年生产金属及塑料材质各种塔盘塔板经验，塔盘（塔板）是板式塔内的主要构件结构，包括塔板(塔板)、受液盘、降液管、溢流堰，各种不同形式的阀件、紧固件及支承塔盘类型的支承件等。塔盘（塔板）是为了满足馏分、反应、分离的工艺要求。今天由萍乡科隆石化小编为您分享塔盘有哪些种类和特点优点。
塔器按内件结构分类分为：板式塔和填料塔，板式塔，根据塔盘结构又可以分为筛孔塔、浮阀塔、泡罩塔、穿流塔、喷射塔、高速塔等。
一、筛孔塔盘（实际直接塔板上开了许多小孔—为了使气体不走弯路，筛板塔是应用和历史*广的传质分离设备，其结构简单、生产制造方便。结构上，筛孔是塔板上的鼓泡元件，孔径范围比较宽，3~25mm之间;降液管根据塔径大小设置，溢流方式根据降液管的选择分为单溢流、双溢流和多溢流;受液盘、气体及液体分布器结构简单，对于大塔通常设计考虑仅为材料强度和流量大小。由于其结构特点，筛板塔存在的主要问题是开车期间平衡建立慢;运行过程中操作弹性较小，但仍能满足生产装置的操作弹性要求(60%~120%);同时对操作过程中的压力温度等条件变化比较敏感容易漏液;雾沫夹带量较浮阀塔大。
江西省萍乡市科隆石化设备填料有限公司生产的筛板塔板具有这些优点：
1)结构简单、制作维修方便。
2)相同条件下的生产能力高于浮阀塔;
3)塔板压力降较低，适用于真空操作;
4)塔板效率较高，但稍低于浮阀塔;
5)具有较高的操作弹性，比泡罩塔盘稍低；
但是小孔径筛易堵塞，不易处理脏物料，粘性大和带固体颗粒的料液。
穿流塔是一种没有降液管的多孔塔板，气液在塔板上呈逆流流动。塔盘上，液体是穿过塔板的部分孔淋降到下一层踏板上。其特点是结构简单、造价低廉、压降小、板间距小、气体通量大。但由于其对流速要求较高，故其操作范围窄，弹性小。

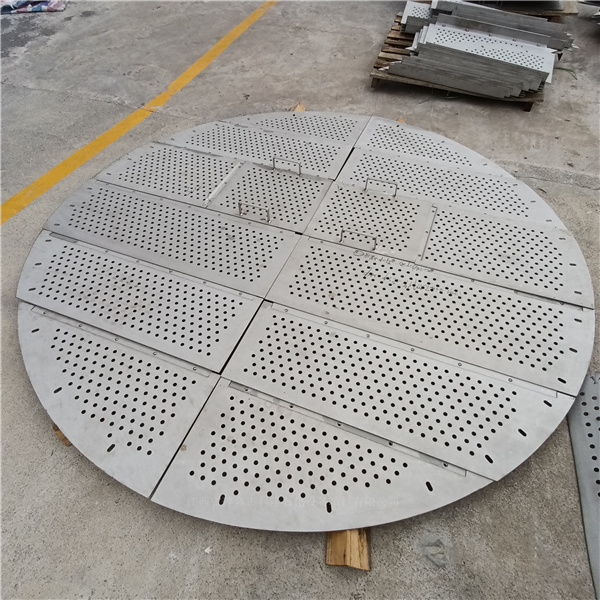

筛孔塔盘图片：

二、泡罩塔盘：
泡罩塔历史与筛板塔差不多。鼓泡元件由生气管和泡罩构成。其优点是操作稳定、弹性大、操作下限低，但其结构复杂耗材多、造价高，且塔板压降较大、板效率低，逐渐被浮阀塔取代，但在很小液量的操作条件下，泡罩塔仍有优势。

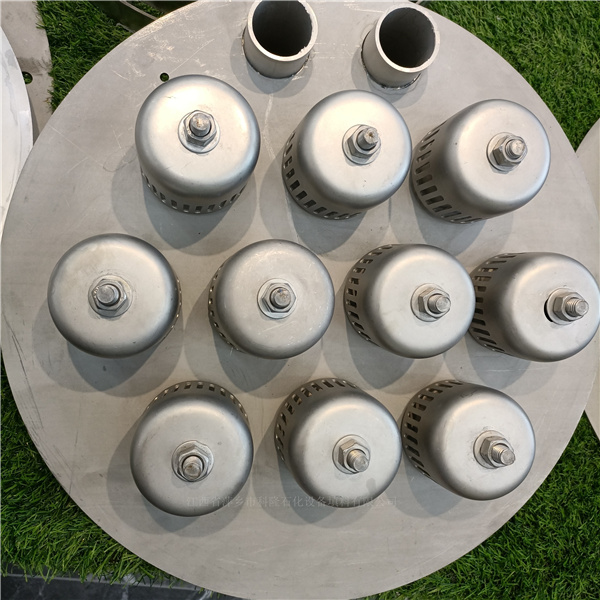

泡罩塔盘图片：
浮阀塔是目前客户选择较多的一种塔盘，其在塔盘上开阀孔，安置能上下浮动(或固定)的阀件。浮阀与塔盘之间的流通面积能随气体负荷变动自动调节，同时气体可以由浮阀的形式改变其在塔盘上的流向，气液接触时间长，雾沫夹带少，漏液量低，故而具有良好的操作弹性和较高的塔板效率。

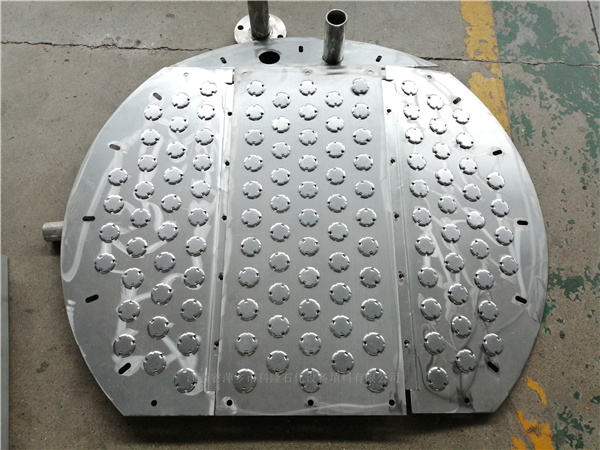

浮阀塔盘图片：
