浙江工业大学DJ型高效塔盘也称高效型固阀塔盘

2021-12-16 14:44:46 来源：江西省萍乡市科隆石化设备填料有限公司

DJ型高效塔盘也称高效型固阀塔盘是浙江工业大学开发的一款新型塔盘，该塔盘的主要优点有：气液两相接触充分，传质面积大，因此塔盘。操作弹性大，在负荷变动范围较大时，仍能保持较高的效率。具有较高的生产能力，适合大型生产。不易堵塞，介质适应范围广，操作稳定可靠。
DJ型高效塔盘的结构和设计：

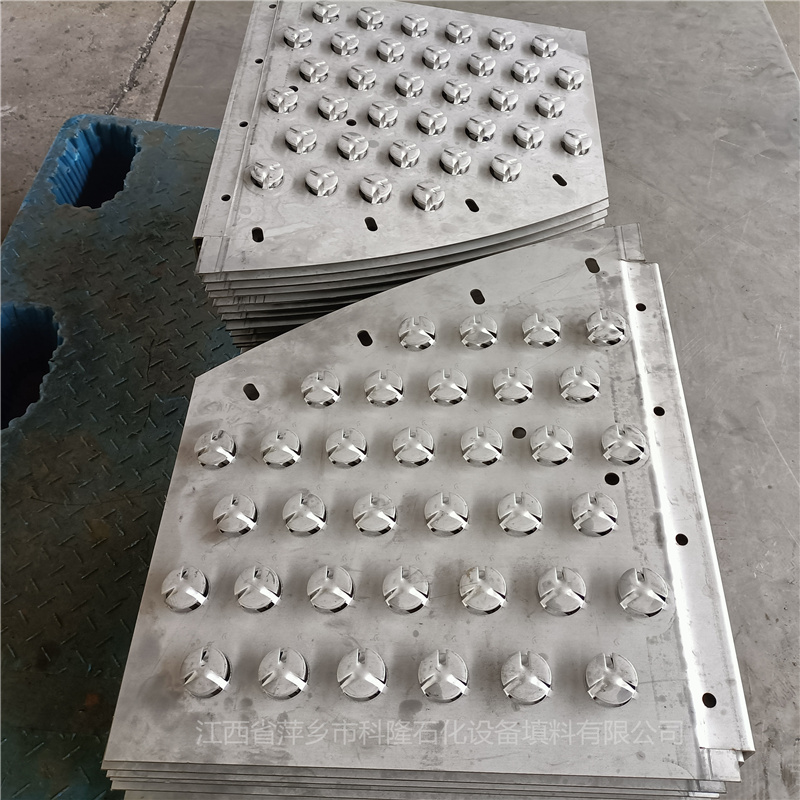

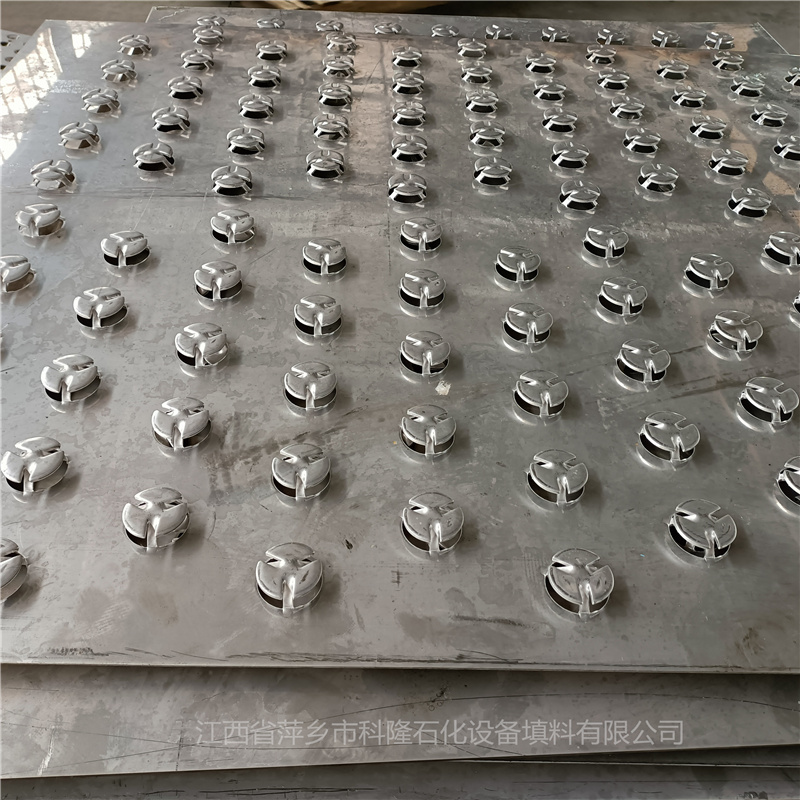

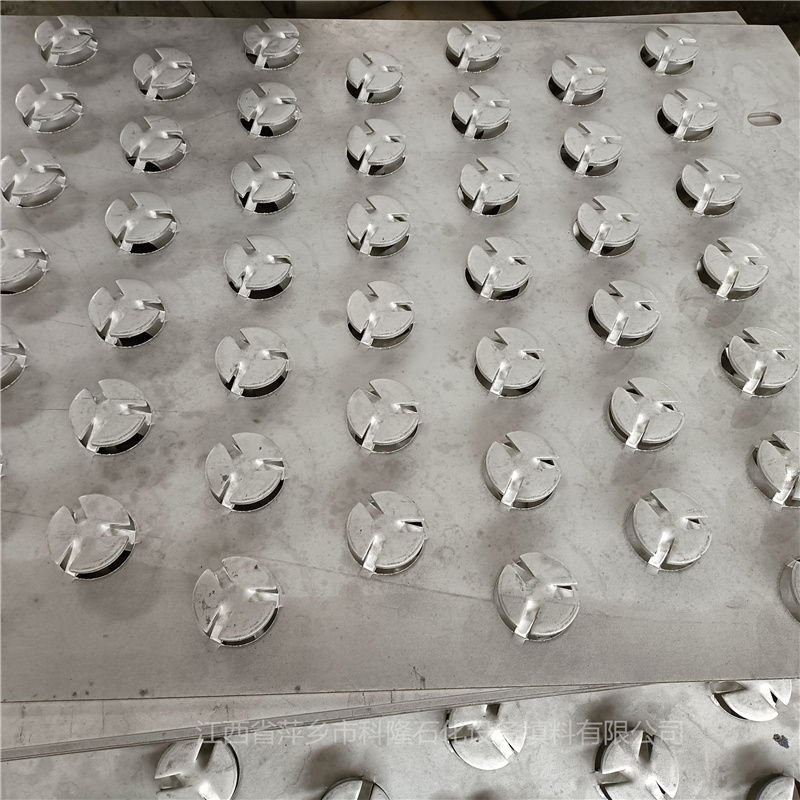

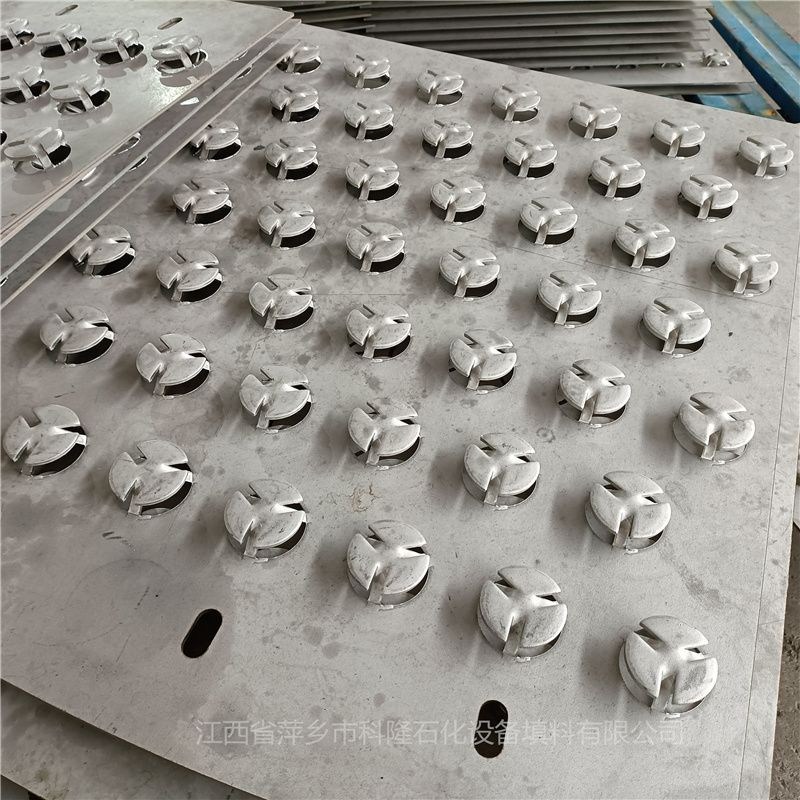

一、固阀塔盘是由塔板本体直接冲压而成的半椭圆形阀体，再在半椭圆形阀体冲压成三部分，类似F1浮阀的形状，固阀塔盘结合了普通固阀塔盘和F1浮阀塔的全部优点。
二、固阀塔盘成本低，固阀是从塔盘板上直接解压制成。由于没有移动部件，从而消除了阀片的磨损和粘连，但是与其他浮阀塔盘相比，其操作弹性下限会受影响。然而，固阀塔盘比筛板具有更高的操作弹性上限和处理能力。固阀塔盘的特点是抗堵，对于发酵醪、洗涤塔等含固相物、易污堵的工况有优势。
三、固阀塔盘雾沫夹带越低,，传质效率越高，阀缝面积与阀孔面积的比例越小，千板压降与湿板压降越高，漏液越少，因此固阀塔盘阀型尺寸越小处理能力越高。
四、固阀塔盘通常是圆的也可以根据客户要求设计为其他的形状像矩形阀。阀腿高度也按照要求定制。固阀塔盘与筛板相比具有横向气相流动，从而减少了雾末夹带。固阀成本更低，与筛板相比，操作弹性更大，可以作为筛板和浮阀塔盘之间的折中解决方案。其处理能力比筛板高10~15%，其分离性能和灵活性比浮阀塔盘的明显提高。

DJ型高效塔盘的工作原理及优势：
气体净化装置的脱碳塔、脱硫塔中液体通量都比较大,也都存在一种提前液泛现象。填料塔的提前液泛,是由于高液负荷下气液发生相转变所造成。液体从分散相转变为连续相，在填料层中持液量迅速增加,而导致提前液泛。板式塔的提前液泛,是由于高液气比下,塔板上气液呈乳化态接触，被乳化的液体夹带着许多小气泡，流向下一层塔板，因而诱发了降液管提前液泛，DJ型多降液管塔板具有独特的降液管结构，溢流堰长,降液管容量大,可消除提前液泛现象,并设有改善气液分布的导流板和防冲击漏液装置,在高液量下可稳定高效地运行，满足扩能增效的要求。DJ型复合塔板巧妙地将塔板与填料复合在一起,使其除具有高通量特点外，还具有高效率和高弹性性能，在与穿流型复合塔板组合下，在甲醇精馏装置中替换了常规的填料塔或浮阀塔，既扩大了生产能力，又降低了回流比，实现了高效低耗低成本的建设和运行。
