萍乡科隆石化设备填料有限公司赴山东某化工厂安装10万吨/年苯加氢浮阀塔盘项目

2023-02-27 11:02:40 来源：江西省萍乡市科隆石化设备填料有限公司

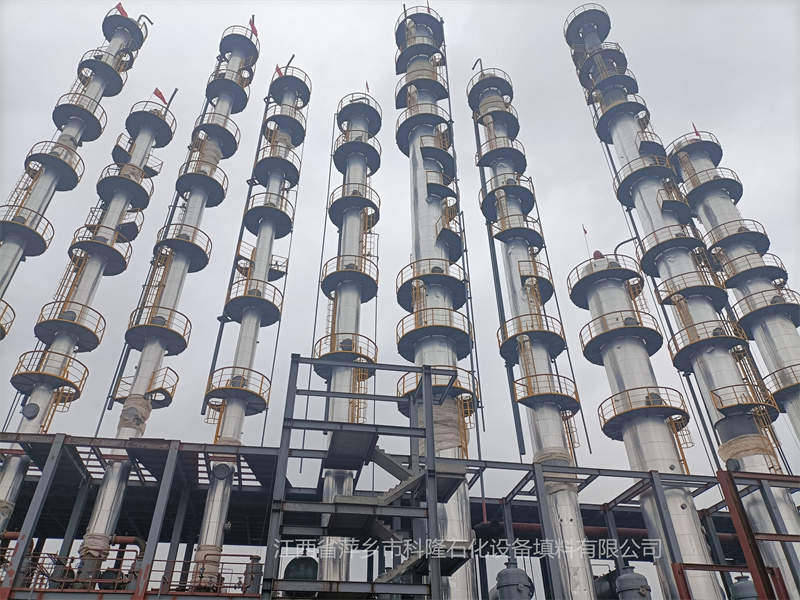

2023年开年之作，我公司（江西省萍乡市科隆石化设备填料有限公司）施工队伍赶赴山东某化工厂安装10万吨/年苯加氢浮阀塔盘项目，该项目由我公司设计、制造、安装总承包。项目共计10台塔，有预精馏塔、萃取精馏塔、溶剂回收塔、环戊烷脱轻塔、环戊烷精制塔、合苯精制塔等等，直径有DN2200、DN2400、DN2000、DN1600等，共计导向浮阀塔盘、F1浮阀塔盘、固阀塔盘900多层。
萍乡科隆为您介绍塔盘的安装方式：

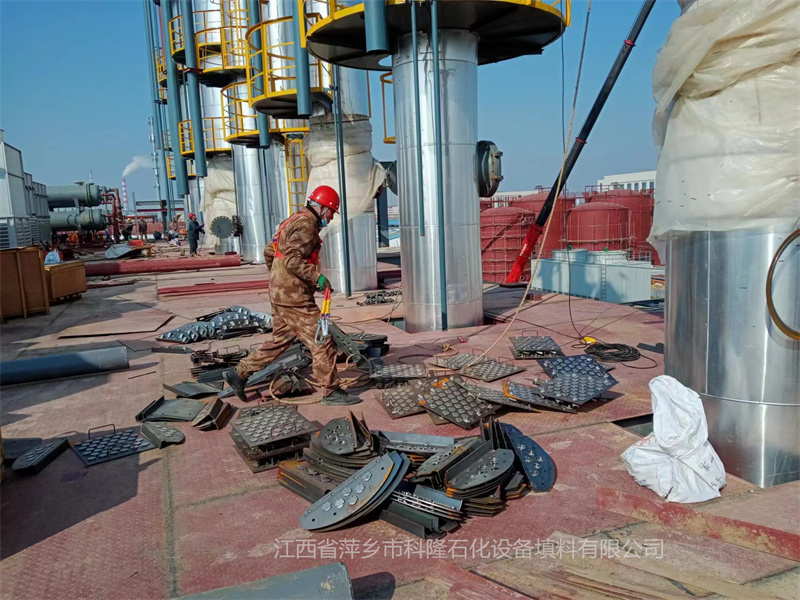

1、塔盘吊装
1.1塔盘板的吊装采用吊篮进行；
1.2根据施工人员作业岗位的数目，按照每个岗塔盘需用计划由下至上的顺序依次吊装；
1.3吊装上去的塔盘直接运输进入塔内，临时放置在平台上的塔盘板应堆放整齐、平稳。
1.4向塔内倒运时，人孔及人孔盖应采用保护罩保护，避免损伤、破坏密封面。
1.5运入塔内的塔盘板依次垂直放在受液盘上，斜靠降液板，不得重叠；塔盘板倒运时应接落平稳，防止碰撞、滑落和损坏。
2、塔盘的安装
2.1先复测塔盘支持圈水平度、间距应符合下列规定，不符合要求要提前处理：
1. 将水平仪的贮液罐固定在上一层支持圈上或特设的支架上，刻度尺下端放在支持圈测点上，各测点玻璃管液面计读数的差值即为水平度偏差值；支持圈与塔壁焊接后，其上表面在300mm弦长上的局部水平度偏差不得超过1mm，整个支持圈上表面水平度允许偏差按下表中的规定。
(2)相邻两层支持圈的间距允许偏差不得超过±3mm，每20层内任意两层支持圈间距允许偏差不得超过±10mm。
2.2塔盘安装前，在地面将塔盘上的卡子、螺栓带好，然后用吊车或卷扬机吊放在人孔部位平台上，在人孔上下适当的位置分段同时进行安装。
2.3塔内施工人员穿干净的胶底鞋，站在梁上面或隔离木板上施工。
2.4施工人员除携带该层紧固件及必须的工具外，严禁携带多余的部件；塔盘安装完毕后，必须逐层检查，不得将工具及其他物品遗忘在塔内。

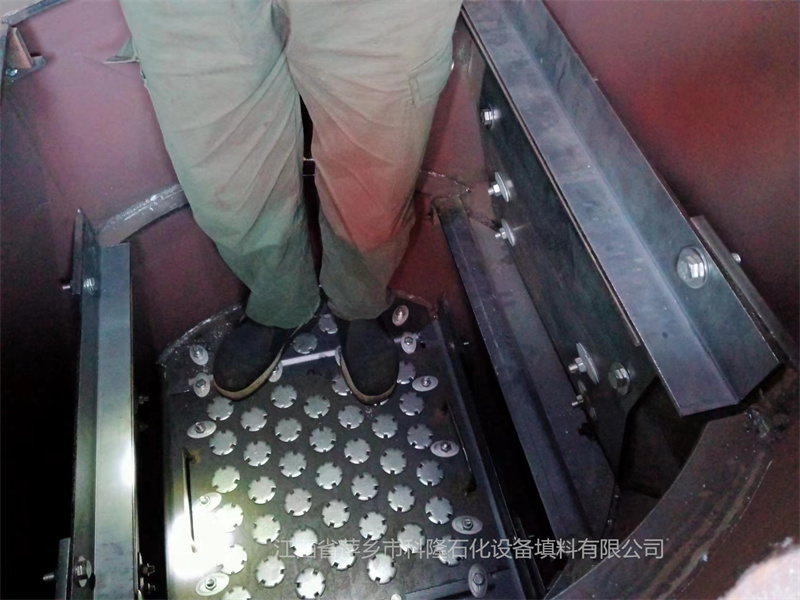

2.5塔盘安装时，先组装两侧弓型板，再由塔壁两侧向塔中心顺序组装塔盘板。
2.6安装时，逐层核实塔盘的形式。
2.7塔盘安装时，先临时固定，待各部位尺寸与间隙调整符合要求后，再用卡子、螺栓予以固定。
2.8安装每一层塔盘后，即用水平仪校准塔盘的水平度：
2.9塔盘安装合格后，拆下通道板，并将拆卸的零部件妥善保管，做好标记，封塔前将通道板复位。
