DMC气体脱除塔选用PTFE槽盘液体分布器PTFE驼峰支撑

2023-11-24 09:54:04 来源：江西省萍乡市科隆石化设备填料有限公司

PTFE槽盘液体分布器由PTFE原材料生产，它是当今世界上性能很优的塑材，具有极好耐腐性，除高温下的氟元素和熔融状态下的碱金属及三氟化氯外，几乎可以抵抗地球上各种化学物的腐蚀；良好的耐温性，可以在-180-250℃的温度下正常工作；良好的电绝缘性，其制品每毫米厚度可耐压1.5万伏以上；良好的抗氧化性，在地球环境中几十年也不会老化；其表面摩擦系数很低，并具有难得的表面不结垢的优点；不吸水等性能，目前已广泛推广应用。如可化工、石油化工、炼油、轻工、制药、环保、原子能等工业部门的常压、减压、加压条件下的精馏、吸收、解析、洗涤等过程的填料塔中。

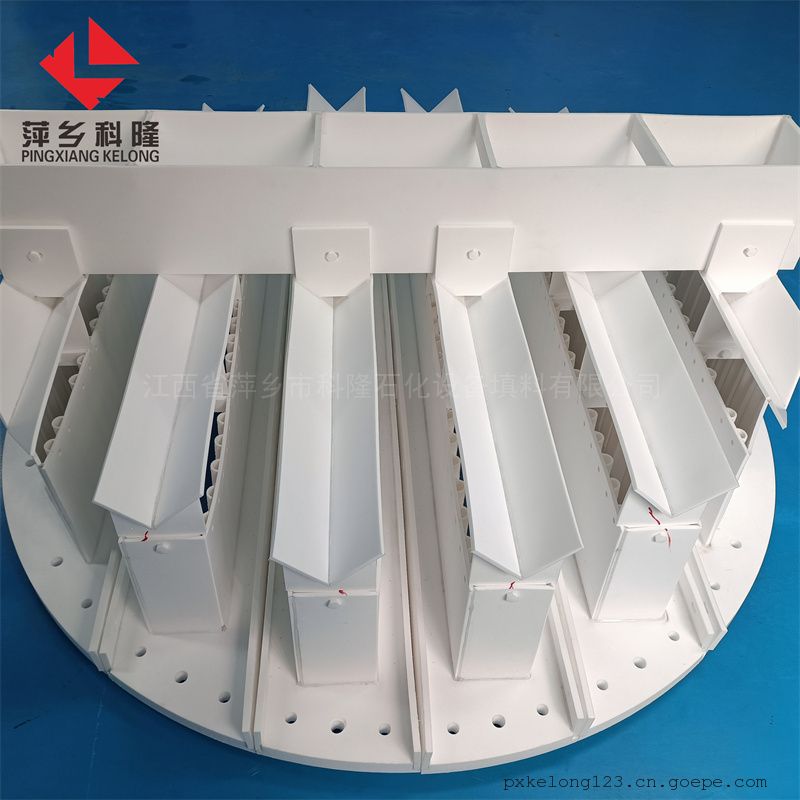

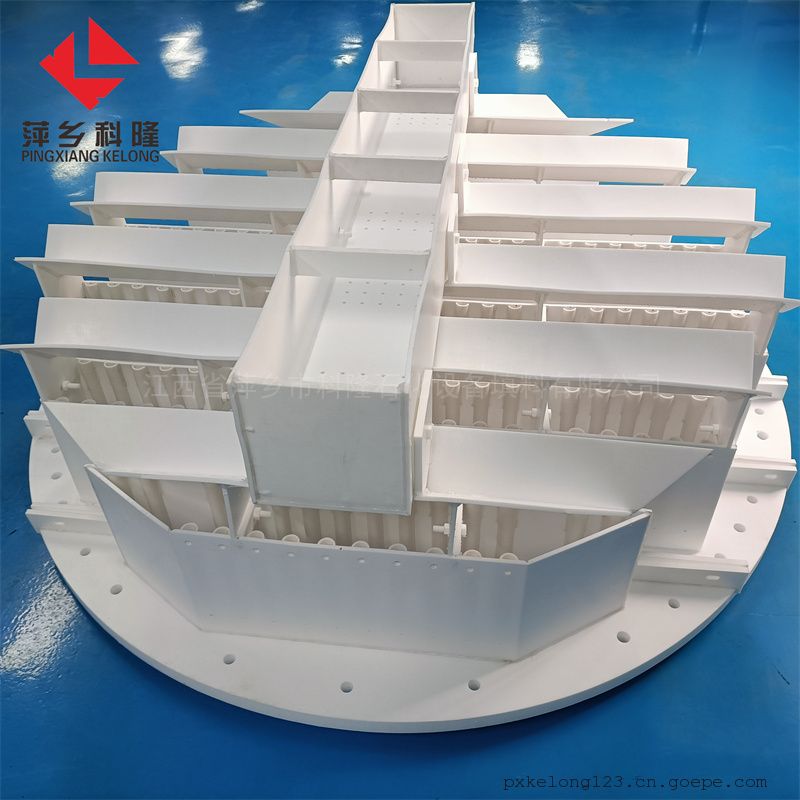

PTFE槽盘液体分布器是由若干个分布槽规则排列后组焊而成的盘式分布器，起到了集液、布液、布气和侧线采出作用。产品具有液体收集、液体分布和气体分布3种作用，也是一种三合一式的气液分布器，其总占位较多孔管式、多级槽式和喷嘴式分布器低0.5~1米，这就为多侧线板式塔在不增加塔高的条件下改造成新型填料塔创造了有利条件。槽盘式气液分布器抗堵塞，液层中的重物沉底，轻物浮上，中部小孔液体流速较高，脏物难以堵塞小孔；产品具有防夹带作用：由于燕尾式风帽和特制导液管使气液2次分道流动，突破了“雾沫夹带”和“长膜夹带”难关；高弹性：液体分布器的操作弹性由1.5:1提高到10：1以上，是一种高弹性液体分布器；产品布液均匀，均匀淋降式降液，左右对称式抽出，液层深度较大，液面落差很小，喷淋点几何均布，喷淋孔水平超标，从而保证了液体均布。
PTFE槽盘液体分布器为了减少由于液体不良分布所引起的放大效应，充分发挥填料的效率，必须在填料塔中安装液体分布器，把液体均匀地分布于填料层顶部。液体初始分布的质量不仅影响着填料的传质效率，而且还会对填料的操作弹性产生影响。因此，液体分布器是填料塔内极为关键的内件，分布器的种类比较多，选择的依据主要有分布质量、操作弹性、处理量、气体阻力、对水平度等许多方面。

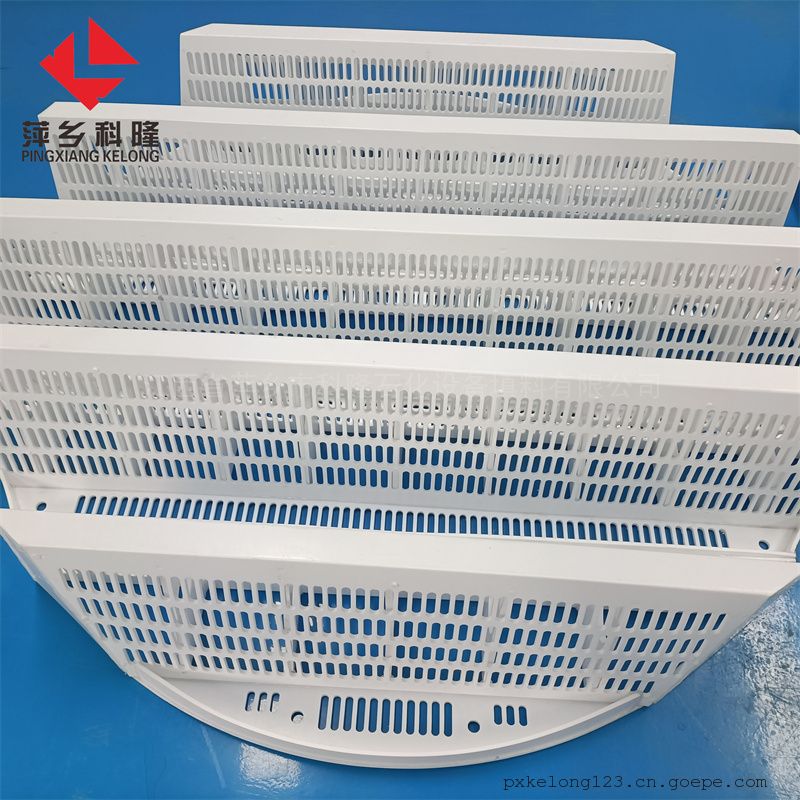

PTFE驼峰支撑标准按HGT 21512-1995生产工艺，它适用于对各种散堆填料起到支撑作用，特点是韧性强、耐腐蚀、使用寿命长。其特征在于所述的上述板材设置为驼峰形状，驼峰状支撑本体的两侧设置有一组以上的圆孔，孔与孔的间距为3-50mm，驼峰顶部的内夹角设置为20-100度。
PTFE驼峰支撑产品性能特点为：
（1）驼峰支撑刚性好，允许载荷大，能可靠地承受施加于其上的各种压力。
（2）驼峰支撑具有优良的流体力学性能。
（3）填料颗粒或碎片不易堵塞孔口。
（4）驼峰支撑质量轻，节省材料。可用金属、塑料、陶瓷，石墨等材质制成。
（5）驼峰支撑是呈现单位组合式的结构，便于从人孔进行安装。
（6）驼峰支撑其立体结构的支承板，有利于加大开孔面积，使开孔面积多在左右。开孔面积的原则是开孔率必须大于填料层的空隙率。
