科隆填料介绍金属共轭环应用装置
2025-04-16 11:02:09 来源：江西省萍乡市科隆石化设备填料有限公司
1、蒸馏塔：在石油炼制、化工生产等领域，蒸馏是一种常用的分离混合物的方法。金属共轭环作为填料装入蒸馏塔中，能够增加气液两相的接触面积和接触时间，使气液两相间的传质过程更加充分，从而提高蒸馏分离的效率，实现不同沸点组分的有效分离。例如，在原油蒸馏中，可用于分离出汽油、柴油、煤油等不同馏分。
2、吸收塔：用于气体吸收过程，当含有某种溶质的气体混合物通过装有金属共轭环的吸收塔时，吸收剂在填料表面形成液膜，气体中的溶质通过扩散作用进入液膜被吸收剂吸收。金属共轭环的高比表面积和良好的流体力学性能，能使气液充分接触，提高吸收效率。如在烟气脱硫过程中，可用于吸收烟气中的二氧化硫。
3、解吸塔：与吸收塔过程相反，解吸塔是将溶解在液体中的气体解吸出来。金属共轭环在解吸塔中同样起到促进气液传质的作用，使液体中的溶质更容易扩散到气相中，从而实现解吸过程。例如，在从富氨水中解吸出氨气的过程中有所应用。
4、萃取塔：在萃取操作中，金属共轭环能使两种不互溶的液体（萃取剂和被萃取液）在塔内充分接触和混合，增加相间传质面积，提高萃取效率，使溶质从一种液相转移到另一种液相中。比如在从废水中萃取回收重金属离子时，金属共轭环可以帮助萃取剂与废水充分接触，实现重金属离子的高效萃取。

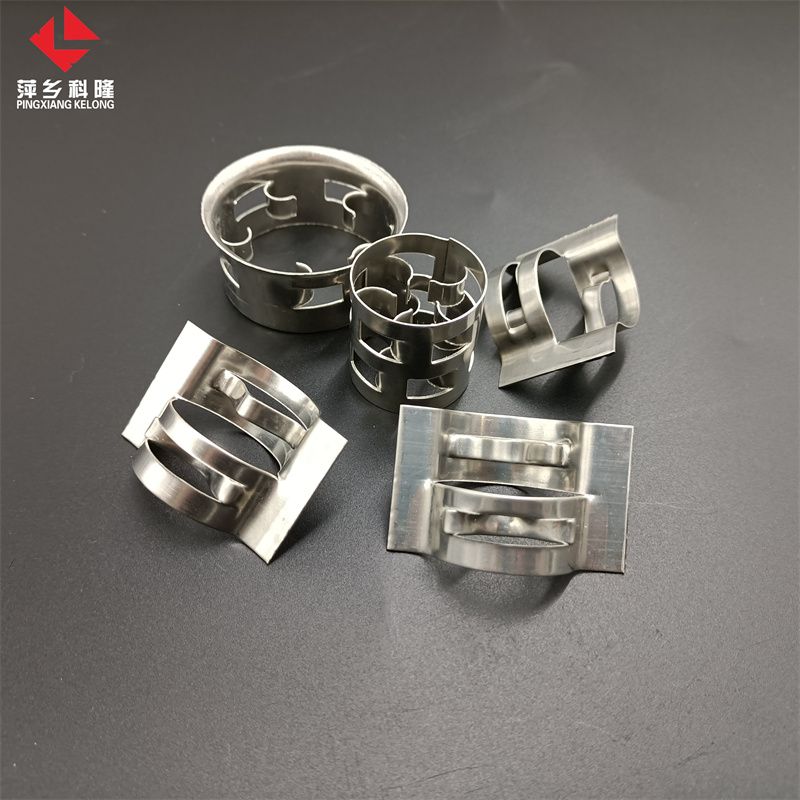

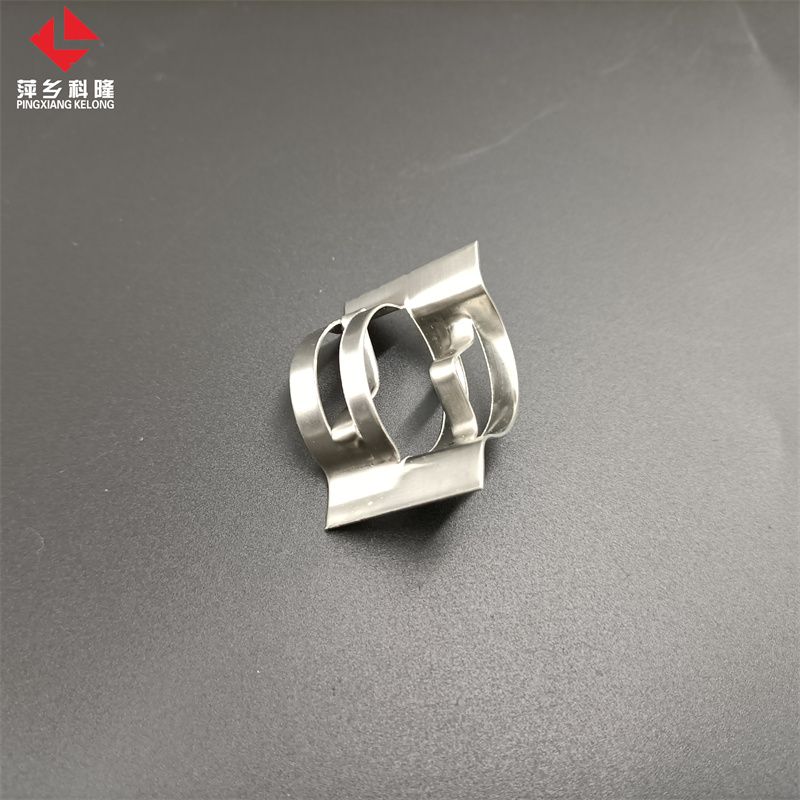

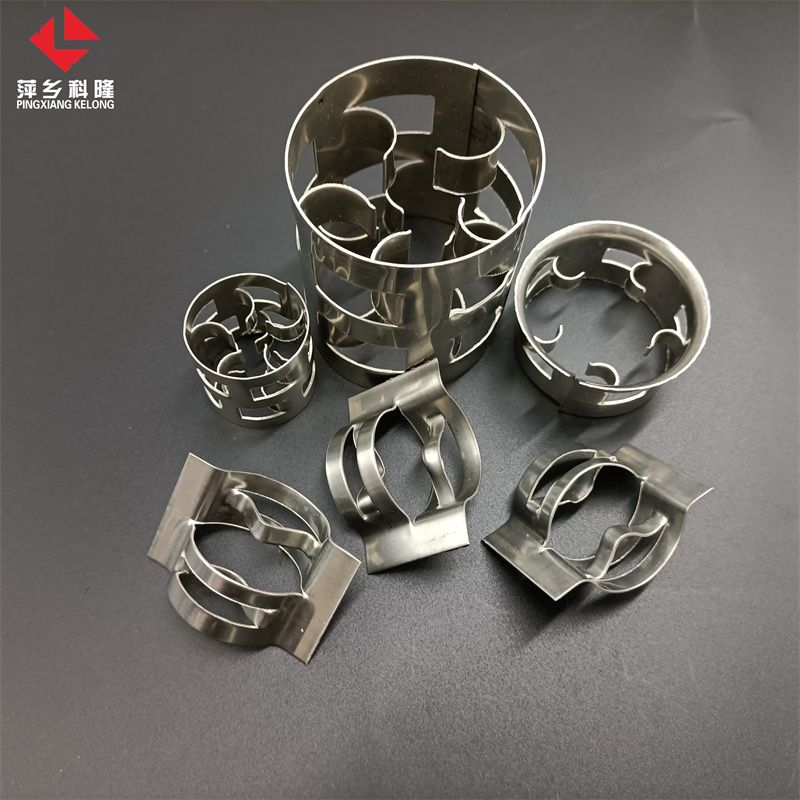

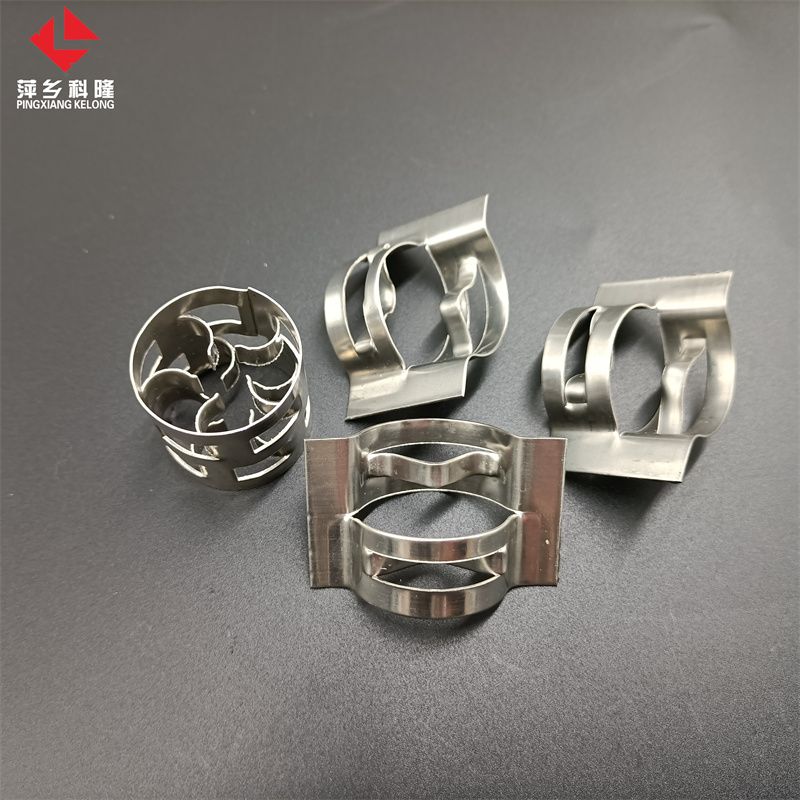

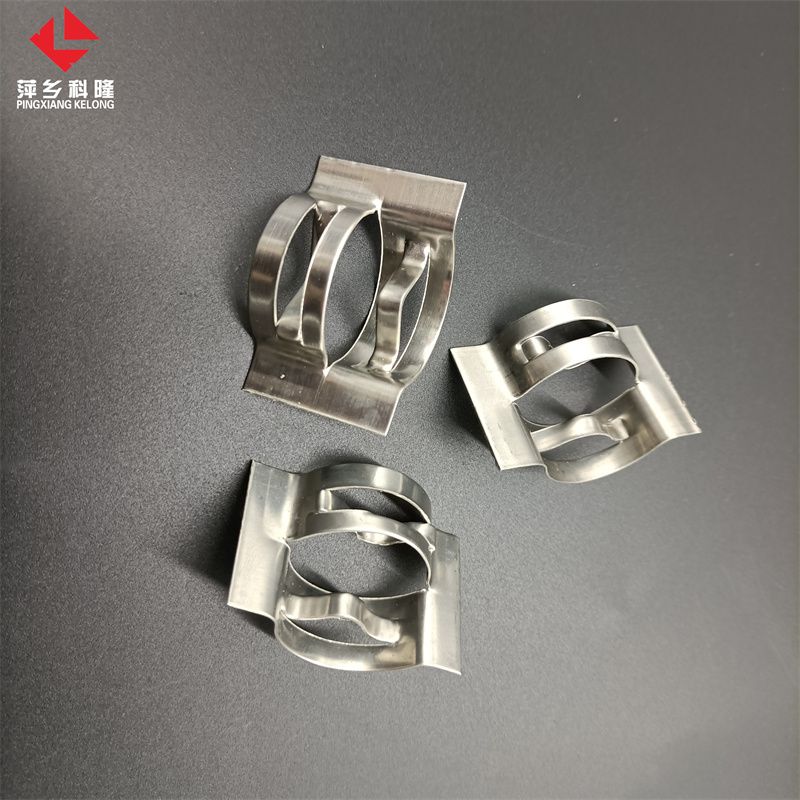

金属共轭环产品介绍：
金属共轭环属中国华南理工大学开发。该填料揉合了环形和鞍形填料的优点，采用共轭曲线肋片结构，两端外卷边及合适的长径比，填料间或填料与塔壁间均为了点接触，不会产生叠套，孔隙均匀，阻力小、乱堆时取定向排列，故有规整填料的特点，有较好的流体力学和传质性能。
金属共轭环填料是新开发出来的一种新型填料, 结构上除保留有鞍型填料的原弧形气道外还保开孔型填料侧壁开孔舌型窗叶的特点，揉合了环形和鞍形填料的优点，采用共轭曲线肋片结构，两端外卷边及合适的长径比、填料间或填料与塔壁间均为点接触，不会产生叠套、孔隙均匀、阻力小，乱堆时取定向排列，故有规整填料的特点。
金属共轭环填料较其它开孔环形填料更为开敞，液体的汇聚分散点更多可以加剧液体的聚散和表面更新，这些特点使共轭环对流体的阻力小，而提供气，液相接触的表面大，从而已改善了填料的流体力学和传质性能。所以共轭环填料是一种通量大、压降低、传质效率高、操作弹性大的填料。有较好的流体力学和传质性能。
金属共轭环特性参数：型号 规格mm 堆积个数N0./m3 比表面积m2/m3 空隙率% 干填料因子M>-1> Dg16 16×16×0.4 211100 311 97 324 Dg25 25×25×0.6 78500 181 96 193 Dg38 38×38×0.7 19400 108 97 119 Dg50 50×50×0.8 9700 83 96 96.8
