脱异戊烷塔F1浮阀塔盘 浮阀塔盘与泡罩塔盘的对比效果

萍乡科隆填料塔内件厂首先为您介绍浮阀塔盘工作原理：
   脱异戊烷塔F1浮阀塔盘在塔盘上开有许多孔，每个孔上都装有一个阀，当没有上升汽相时，浮阀闭合于塔板上，当有汽相上升时，浮阀受汽流冲击而向上启开，开度随汽相的量增加而增加，上升汽相穿过阀孔，在浮阀片的作用下向水平方向分散，通过液体层鼓泡而出，使汽液两相充分接触，达到理想的传热传质效果。
脱异戊烷塔F1浮阀塔盘产品特点:
(1)处理能力比舌型筛板小一些、比泡罩塔盘大，(2)操作弹性大，(3)干板压降较大比舌型筛板塔盘大比泡罩塔盘压降小塔板上液面梯度较小，(4)雾沫夹带较小，(5)结构简单、安装方便。

萍乡科隆填料塔内件厂再先为您介绍泡罩塔盘工作原理：
  泡罩塔盘的结构性保证了塔板基本上无泄漏，当气液有较大波动时，仍能维持几乎恒定的板效率，塔板不易堵塞，具有较大的操作弹性，在要求塔板无泄漏或液相负荷很小时选用。泡罩塔盘是zui早在工业上大规模应用的板型之一，有成熟的设计方法和操作经验。气体接触良好，操作弹性范围大，而且耐油污、不易堵塞。
  泡罩塔盘产品特点：泡罩塔盘的结构特点就是在塔盘上装有升气管的泡罩；使气相和液相隔开，塔板上的液层高度不是由气流来支撑。所以在操作时不像有些塔板有严重的漏液现象，能在较宽的气液负荷变动范围内保持稳定的操作，又因板上液层高度较深；使气液能有较长时间进行密切接触，提高塔板的效率。
  泡罩塔盘具有以下优点：气液两相接触充分，传质面积大，塔盘效率高； 操作弹性大，在负荷变化范围较大时，仍能保持较高的效 率；具有较高的生产能力，适用于大型生产；不易堵塞，介 质适应范围广，操作稳定可靠。 泡罩塔盘具有的缺点：结构复杂、造价髙，安装维护麻烦；气相压降大。

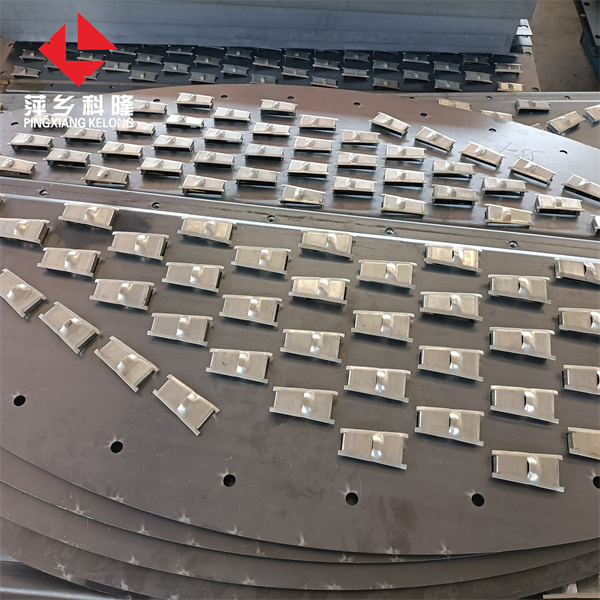

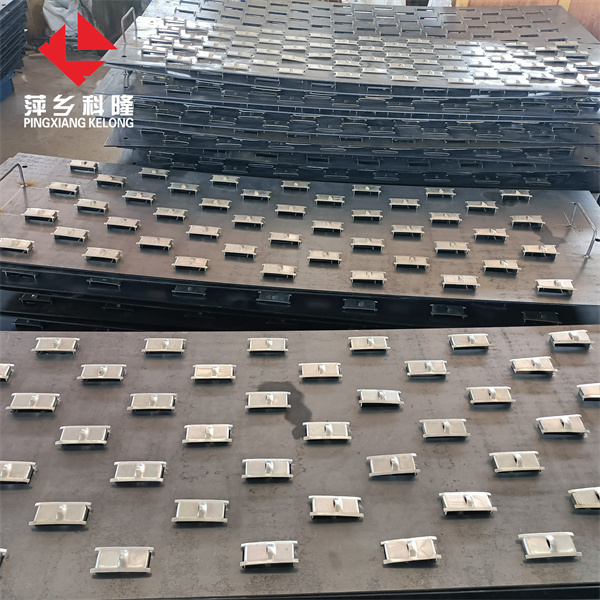

   浮阀塔盘的工作原理是利用汽液相在雾滴中增大传质效果，提高效率的原则而工作的，主要构件有平面塔板、降液管和浮阀。江西省萍乡市科隆石化设备填料有限公司生产的浮阀有两种规格：一种2㎜厚，另一种1.5mm厚，两种规格浮阀相间安装。浮阀结构有两种：一种浮阀是带有三个爪的结构；另一种是没有爪的，只有一阀片靠焊接在塔板上的导向架固定于塔板上的相应位置，阀片可以在导向架内自由升降。而浮阀塔的浮阀个数则是跟据塔盘的直径大小及塔内的操作条件，经过核算设计出来的，浮阀塔板上有许多圆孔，每一孔上都装有一个带三条腿的阀片。在没有上升蒸汽时，浮阀闭合于塔板上，这时浮阀开度仅有2㎜左右，当有上升蒸汽时，浮阀受气流冲动开启。开启的程度由蒸汽速度的大小而定，气速降低，阀片在重力的作用下自动关闭。上升的蒸汽在阀片的作用下，向水平方向分散穿过液体层鼓泡而出（达到了传质和传热的效果）。​​​​​​
