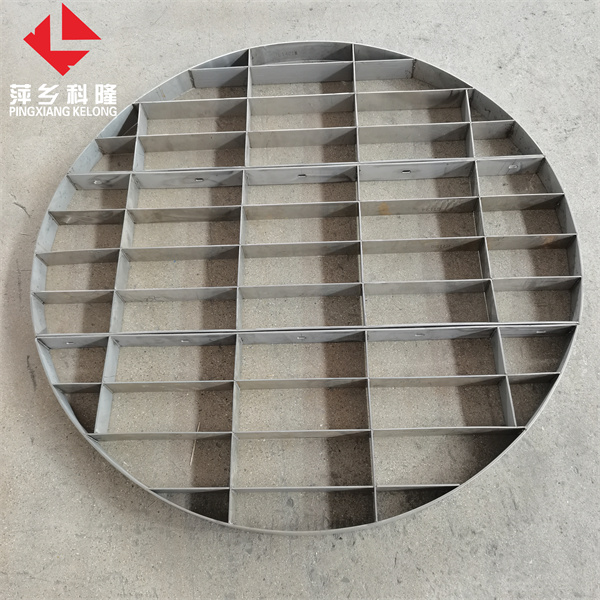

316L填料格栅支撑板 不锈钢规整填料支承板 304格栅要是起到支撑填料的作用，那么如何设计填料支撑的结构呢？首先我们需要了解填料层用的是什么形式的填料，如选用的是规整填料那么支撑就可选用格栅支撑装置，如果选用的是散堆填料那么就可选用驼峰支撑装置，当然散堆填料也可选用格栅支撑，格栅支撑的并跟根据填料的大小来定，如填料用的DN50鲍尔环，那么格栅支撑的间距要小于50mm，防止填料从格栅的间距中掉下去。 316L填料格栅支撑板 不锈钢规整填料支承板 304格栅跟据填料层的填料形式、数量算出需要支撑的重量，再通过水力学计算，算出格栅支撑装置的板厚及支撑梁的数量、位置。而填料压栅的主要作用就是压住填料，因为在塔器在工作时会有很强的气压，如果不用压栅压住填料容易吹跑，导致使用效果不好。

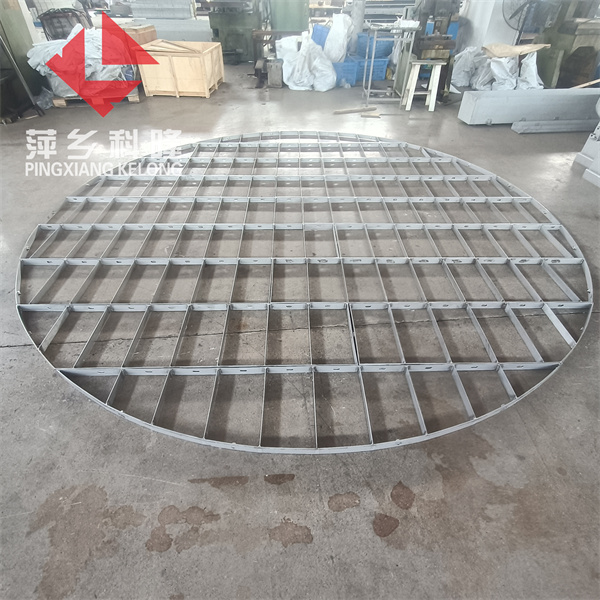

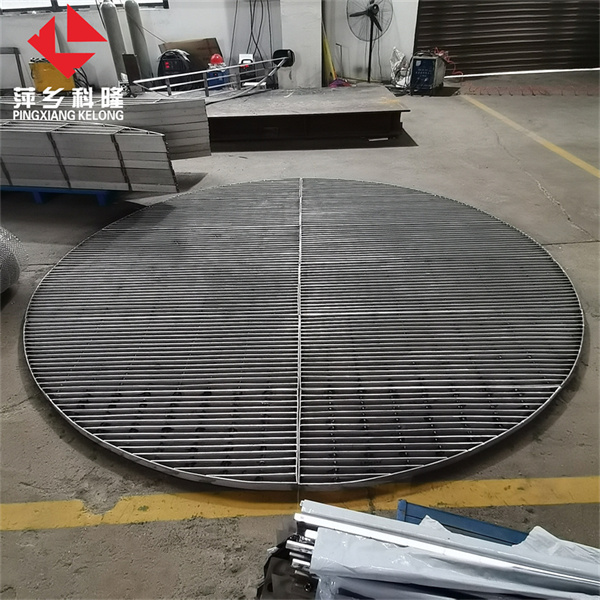

         316L填料格栅支撑板 不锈钢规整填料支承板 304格栅需根据下列因素确定：塔径、塔体椭圆度、填料直径、填料层高度、栅板加工制造及安装拆卸。塔径较小是，采用整块式栅板。塔径小于350mm时，栅板可直接焊接在塔壁上或连接在塔体法兰处，塔径在400-500mm时，栅板需搁置在焊接于塔壁的支撑圈上。直径较大时，宜用分块式栅板。塔径在600-800mm时，栅板由两块组成.塔径在900-1200mm时，栅板由三块组成。塔径在1400-1600mm时，栅板由四块组成。但不管栅板分成几块，均需将其搁置在焊接于塔壁的支撑圈或支撑块上，大塔的支撑圈还得用支持板来加强。分块式栅板，每块宽度为300-400mm.每块重量不能过重，以便从入孔进行装卸。

下面萍乡科隆塔内件厂家分享关于的 316L填料格栅支撑板 不锈钢规整填料支承板 304格栅安装制作方法：
1、填料格栅支撑及压栅安装前，先在塔外把填料格栅支撑及压栅分别进行拼盘，确认分块的数量没有问题。（先将填料格栅支撑及压栅注意分别堆放的两个地方，因为格栅是起支撑填料作用所以会更结实盘高更高，板厚更厚，间距更小。
2、 把填料格栅支撑一块一块的吊入塔内安装，有序的把填料支撑格栅的分块放置在支撑圈与支撑梁上铺好。
3、 填料支撑格栅铺好后，再把填料有序的吊入塔内，放置在格栅上面。

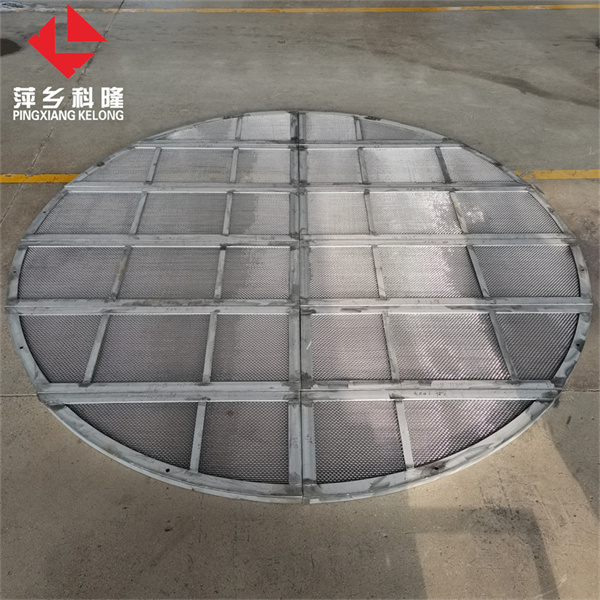

4、 填料装完后，zui上层的填料应整平，再把填料压栅有序的吊入塔内，铺在填料上面，整层填料弄好及填料压栅铺完后，块与块之间应用螺丝连接成一个整体起固定作用。
5、 填料压栅装完后，填料压栅上面应放置填料限位结构（简称压条）压条一般是碳钢材质，固定好角钢，压条的数量看塔体的直径而定，一般压条的间距1.5m左右或者其它尺寸。我公司可为您设计加工定制填料支撑格栅及压框。
