科隆塔内件填料塔液体收集器 斜板式 收集再分布效率高斜板收集器

液体在乱堆填料层内向下流动时，有一种逐渐向塔壁流动的趋势，即壁流现象。为提高塔的传质效果，当填料层高度与塔径之比超过某一数值时，填料层需分段。为改善壁流造成的液体分布不均，在各段填料层之间安设液体收集再分布器，以收集来自上一填料层来的液体，为下一填料层提供均匀的液体分布。

在填料层中每隔一定高度应设置一液体再分布器。 在通常情况下，一般将液体收集器与液体分布器同时使用，构成液体收集及再分布装置。液体收集器的作用是将上层填料流下的液体收集，然后送至液体分布器进行液体再分布。
液体收集再分布器的种类很多，大体上可分为两类：一类是液体收集器与液体再分布器各自独立，分别承担液体收集和再分布的任务。另一类是集液体收集和再分布功能于一体而制成的液体收集和再分布器。液体再分布器有与百叶窗式集液器配合使用的管式或槽盘式液体再分布器、多孔盘式再分布器和截锥式液体再分布器。 简单的液体再分布装置为截锥式再分布器，其结构简单，安装方便，一般多用于直径小于0.6m的填料塔中，以克服壁流作用对传质效率的影响。

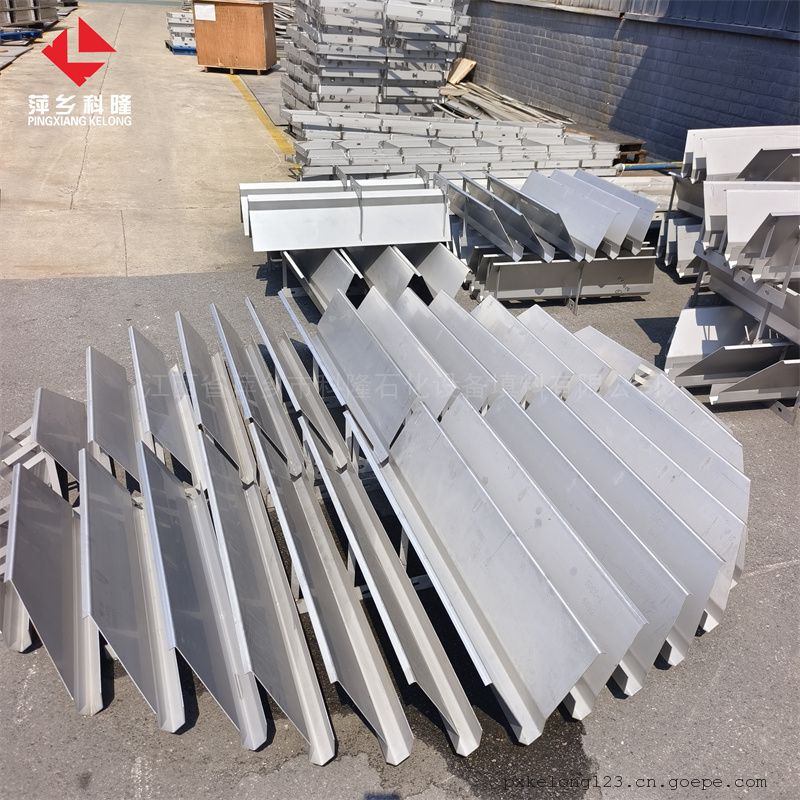

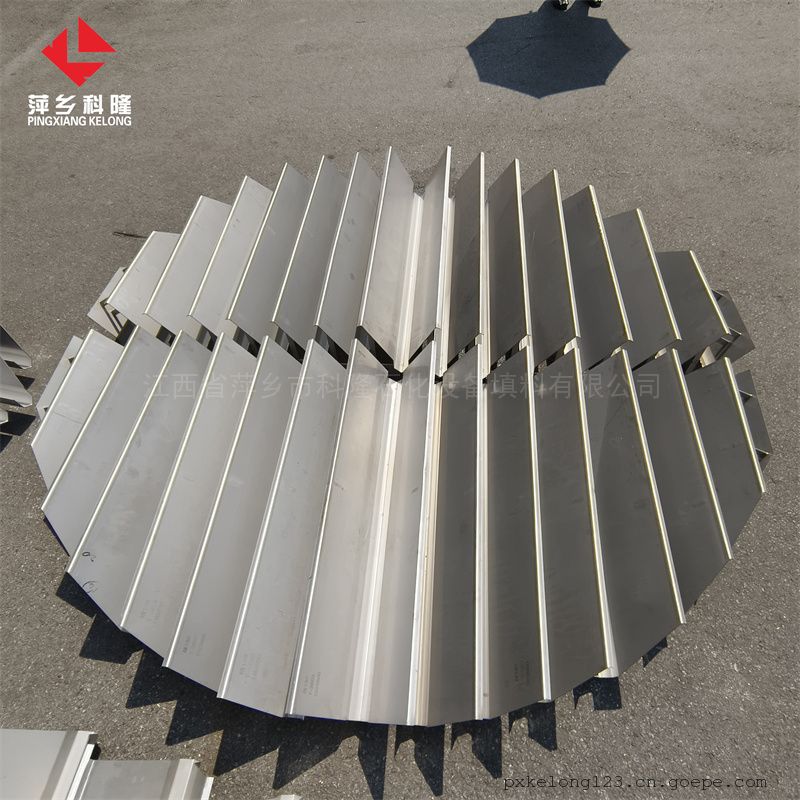

由于此次设计填料层高度为8m需分段，根据实际情况选取斜板式液体收集器。 液体收集器主要有斜板式液体收集器和盘式液体收集器两种，斜板式液体收集器的特点是自由面积大，气体阻力小，一般低于2.5 mm液柱，因此非常适于真空操作；盘式液体收集器的气体阻力稍大，可作气体分布器。
