科隆塔内件碳钢材质驼峰支承 应用填料吸收塔 洗涤塔 规格定制300-10000mm

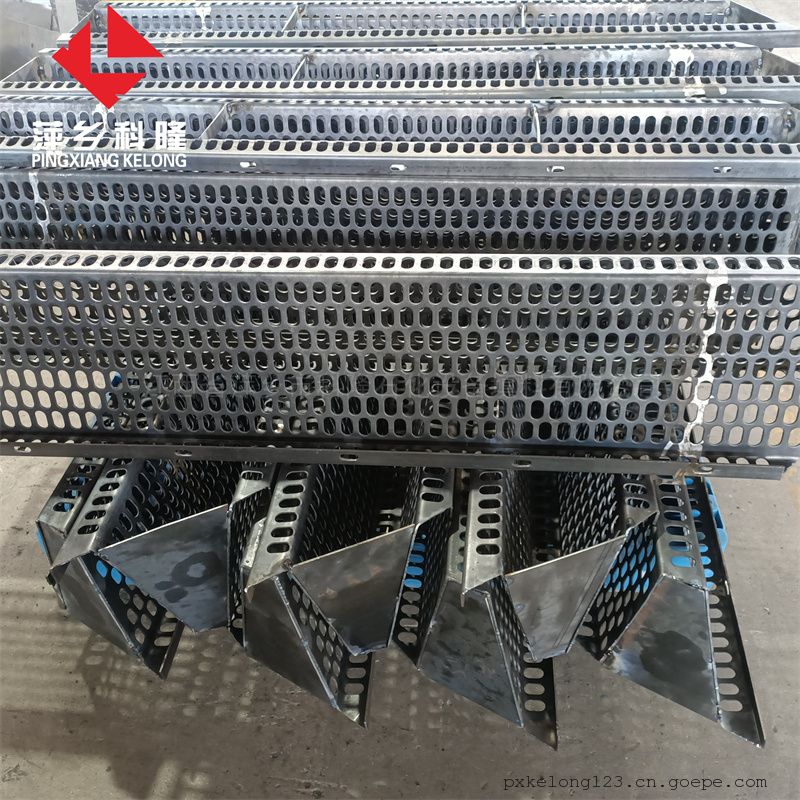

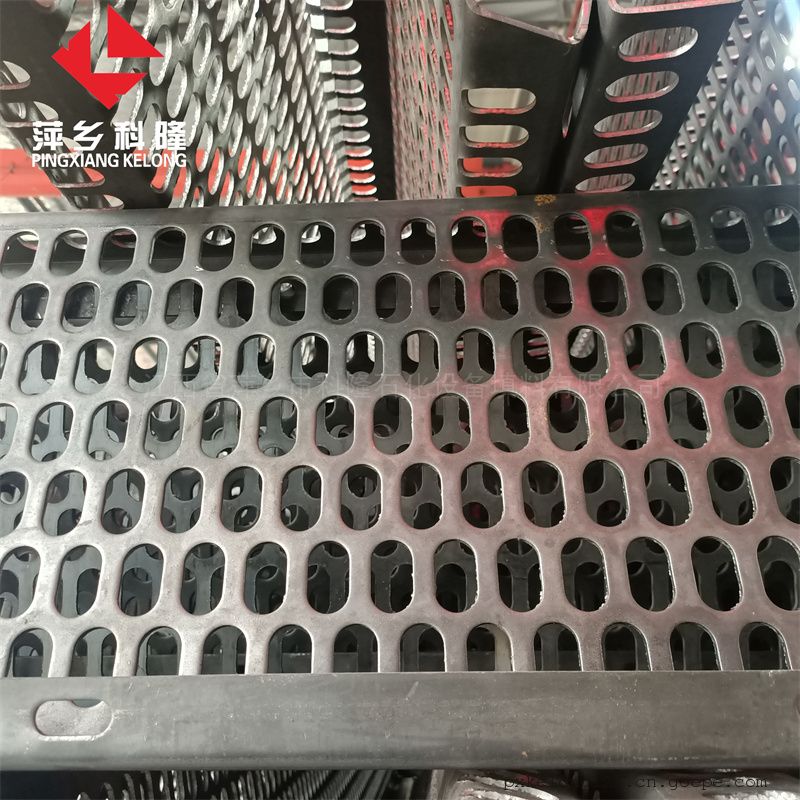

梁型气体喷射式填料支承板简称驼峰支撑板、驼峰板，也称驼峰式填料支撑，可由金属、塑料、陶瓷、四氟材质加工而成。产品可根据塔径大小由一定单元开孔波纹组合而成的综合性能优良的散堆填料支承板。产品若干条支承梁元件组装而成。其立体结构的支承板,有利于加大开孔面积，使开孔面积在 左右,开孔面积的原则是开孔率必须大于填料层的孔隙率,否则支撑板构成“瓶颈”区,使塔负荷降低,开孔面积与结构、材质、塔径有关,一般占塔截面的70~,对于不锈钢金属驼峰支撑板应选。


组合式驼峰支撑结构，包括若干依次相连的支承板，支承板的左右两侧底部分别设有平行延伸的延伸板，延伸板的端头设置有连接板，连接板上均匀间隔设置有多个连接孔；支承板的中央向上凸起形成驼峰部，驼峰部的顶部由两块承压板相互拼接成人字形顶盖；驼峰部的左右两侧分别设有多个透气孔；相邻两支承板通过连接螺栓穿过连接板固定。本实用新型采用人字形顶盖，使得能承载更大的载荷，支承板两边的透气孔数量以及开孔孔径，使得填料颗粒或碎片不易堵塞孔口;又因为组合式驼峰支撑，当其中一部分被腐蚀或被损坏，可以直接更换该被腐蚀的部分，不用将整个驼峰支撑进行更换，有利于后期维护和节约生产成本。
  1)梁型气体喷射式填料支承板刚性好,允许载荷大,能可靠地支撑加于其上的各种压力:2)填料颗粒或碎片不易堵塞孔口,对于小于àn25的填料可在支承板上先整砌一层30mm高的填料,再堆入小填料3)质量轻、节省材料。4)单体组合式结构,便于从入孔安装。产品应用:梁型气体喷射式填料支承板用于填料吸收塔、洗涤塔、蒸塔等。如30万吨合成氨/年装置中c02填料吸收塔、溶剂再生塔均采用驼峰支撑板。目前应用于散堆填料如不锈钢钢鲍尔环填料塔，产品广泛应用于炼油、化工、化肥、乙烯和制氧等领域,已应用的塔直径达10m以上。
