- 科隆塔内件盘式孔流型分布器与槽式汽液分布装置的对比盘式分布器
详细信息
品牌：科隆塔内件 型号：盘式分布器 加工定制：是 材质：金属不锈钢 用途：汽液分布

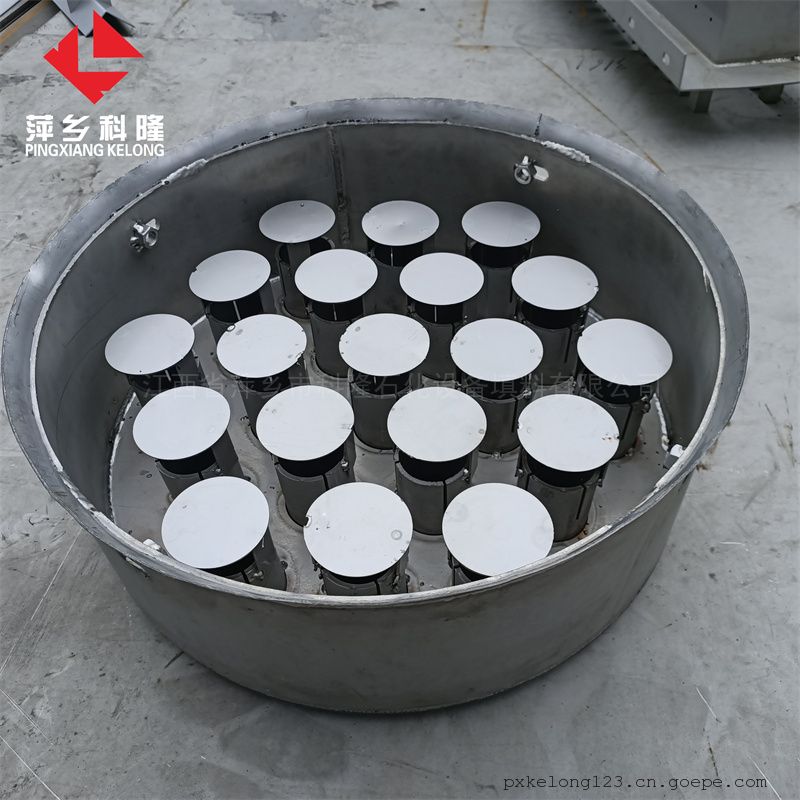

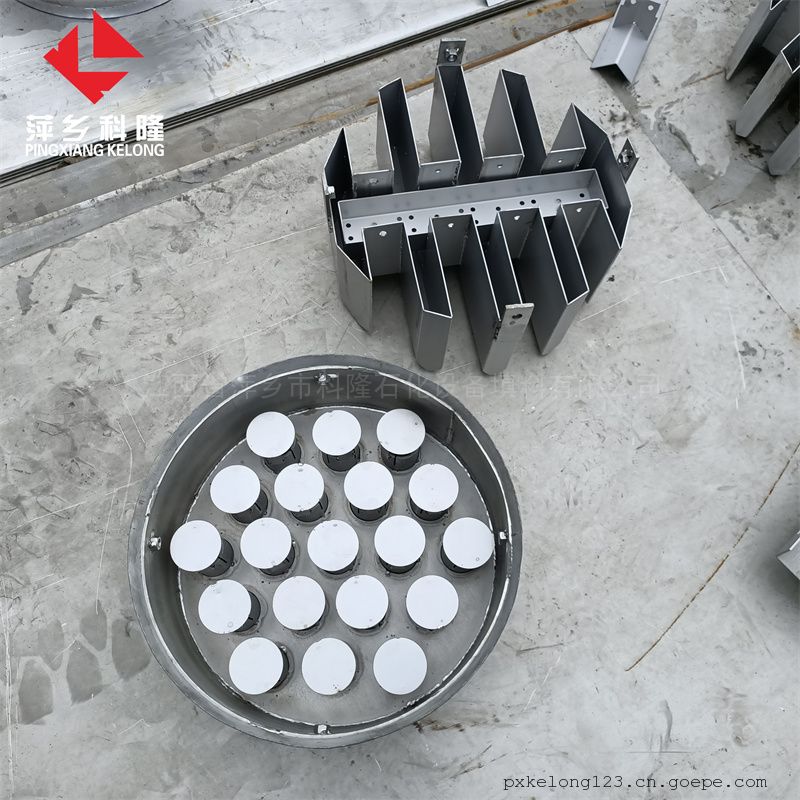

盘式液体分布器是常用的液体分布器。它是在底盘上开布液孔与升气管，气体从升气管上升，而液体从小孔中流下。底盘固定在塔圈上，固定方式与塔板相同。根据所用填料类型及被分离物系的要求，布液孔数及排列要适当。升气管截面为圆形或矩形，其高度在200mm以下，由物系与操作弹性而定。
对于组装式非焊接结构为防漏液，其操作弹性上限为1:2。盘式孔流型分布器用于直径1m以下的塔中时做成带有边壁的分布器，如上图所示。对于用法兰连接的小塔，可制成整体以防漏液，用支耳固定在塔壁上，分布器周边与塔壁形成的空间作为气体通道，约占塔截面的15%，因而可减小盘内升气管面积，以利布液孔分布。整体式分布器操作弹性可达1:4以上。
对于直径大于3m的大塔，可采用盘式分布器，它用一个（对于更大的塔可用两个）支撑梁将分布器分成两部分，设计时要考虑在负荷下支撑梁每米上限挠度小于1.5mm。塔壁支撑圈宽度由塔径而定，一般为40~100mm。两个分液槽置于矩形升气筒之上，有两个分液槽将液体加入到盘上，其目的是为了减少盘上的液面落差及加强浓度混合之用。进入的液体由导管分配到两个分液槽中，分液槽的设计与槽式分布器相同。
盘式分布器与槽式分布器相比，由于它的液面较低占用空间小，且布液孔处于同一液面高度（槽式分布器难以达到与各槽液面相同），故液体分布较均匀。它的缺点是用作再分布器时，难以达到浓度混合，而且液面不能过高，否则造成漏液，故布液孔一般开在底板上。此外，布液孔的布置不如槽式分布器灵活。在安装位置上，盘式液体分布器要有足够的气体释放空间，要求安置在距填料上表面150~300mm处；而槽式分布器则要求放置于填料定位器上，一般距填料表面50mm。
我公司（江西省萍乡市科隆石化设备填料有限公司）致力于——绿色分离技术与装备的开发设计和生产，包括整套工艺包和各类塔内件、填料的设计、制造和安装售后服务，以满足不同用户的需求。更多详情，欢迎来电咨询！
-
-
