科隆塔内件不锈钢 碳钢 合金 钛材等材质埴料压栅压板床层限位器

填料塔是塔设备的其中一种，另外还有板式塔。塔内填充适当高度的填料，以增加气液两相流之间的接触表面。如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降。气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。结构较简单，检修较方便。广泛应用于气体吸收、蒸馏、萃取等操作。

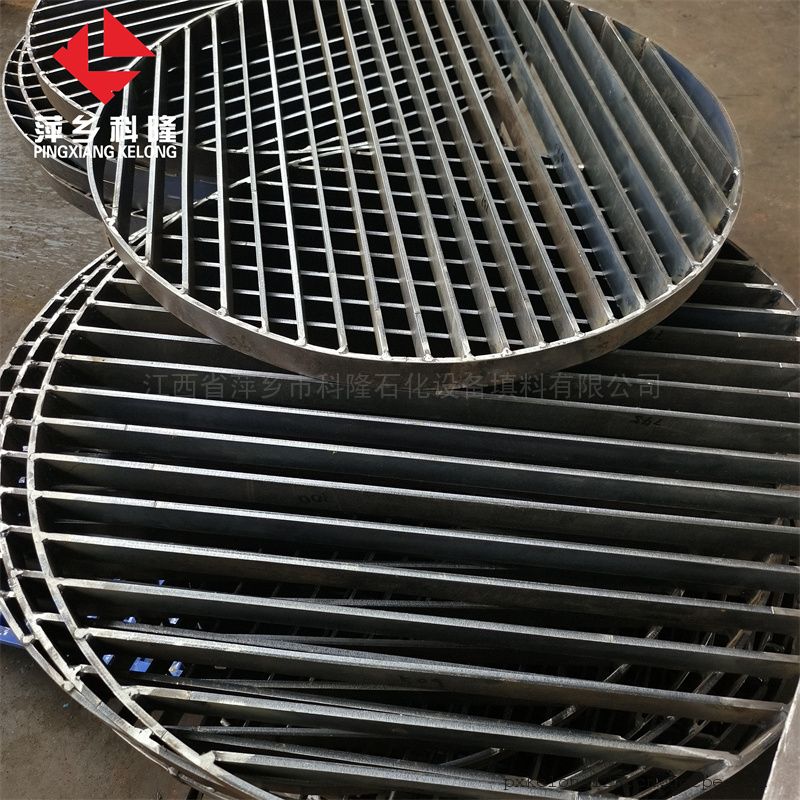

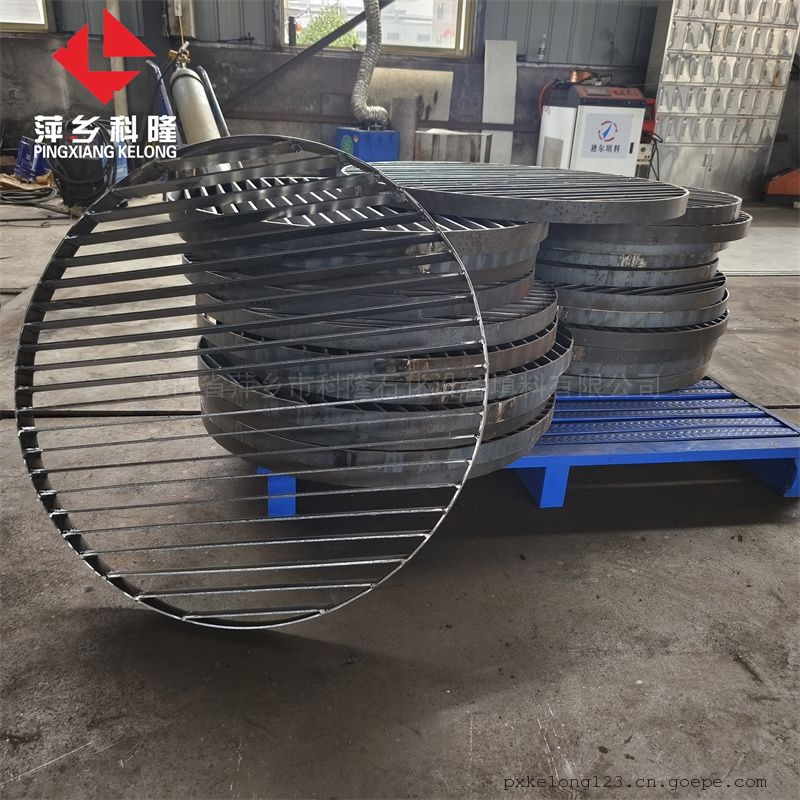

填料支撑装置用以支承填料及其持液量的部件。它需满足以下要求：1.足够的机械强度以承受设计载荷量，支承板的设计载荷主要包括填料的自重和运行状态下持液的自重，以及检修或安装时的附加载荷。2.足够的自由面积以确保气、液两相顺利通过。总开孔面积应尽可能不小于填料层的自由截面积。开孔率过小可导致液泛提前发生。一般开孔率在 70% 以上。填料支撑设计时需根据填料类型的不同进行设计，针对规整填料的结构主要为格栅板，针对散堆填料的结构主要为梁型喷射式支撑板。






填料压板:自由放置于填料上端,靠自身重量将填料压紧。适用于陶瓷、石墨材质的散装填料。它的作用是在高气速(高压降)和负荷突然波动时，阻止填料产生相对运动，从而避免填料松动、破损。
由于填料易碎，当碎屑淤积在床层填料的空隙间，使填料层的空隙率下降时，填料压板可随填料层一起下落，紧紧压住填料而不会形成填料的松动、降低填料塔的生产能力及分离效率。床层限制板:固定在填料上端。
